آموزش ماتریکس با طراحی مدل نشان داده شده در زیر که مراحل طراحی بصورت تصویر و فیلم ویدویی نشان داده شده است

کاری که روی مدل انجام شده است فرض شده است که شما مدل این طرح را دارید

و برای شروع کار روی یک سطح تراز قرار میدهیم و از مدل عکس میگیرم و وارد نرم

افزار ماتریکس می کنیم و از روی آن طراحی را شروع می کنیم ابتدا با دستور ring rail

قطر مرکزی انگشتر را ترسیم می نماییم بعد با دستور outside ring rail قطر بیرونی

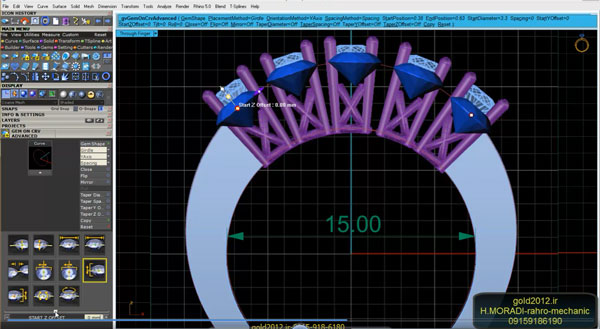

انگشتر را ترسیم می نماییم پنج سنگ یا نگین را همزمان باهم با دستور gem count

on crv روی بدنه انگشتر ایجاد می نماییم توسط دستور prong شاخک های انگشتر را

طراحی می نماییم کار را از نمای side view قرار داده و منحنی فرم باریک انگشتر را

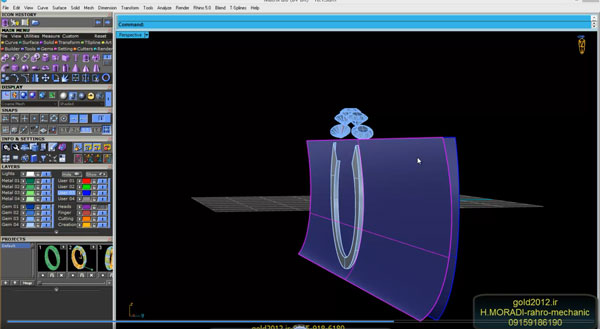

ترسیم می نماییم و بعد توسط اکسترود که یک سطح ایجاد می کند اضافه بدنه

انگشتر را برش می دهیم و حذف می نماییم که اینکار توسط دستور difference

بدست می آید در مرحله بعد میخواهیم شکل قلب را روی بدنه انگشتر خالی کنیم

ابتدا منحنی روی بدنه را توسط دستور extract iso curve ایجاد می کنیم بعد توسط

دستور gem list on curve سنگ های قلبی شکل را روی بدنه انگشتر قرار می دهیم

و از روی آن منحنی شکل پروفایل آن ها را ایجاد می نماییم توسط دستور rotate و

scale دو بعدی شکل منحنی های قلبی شکل روی بدنه انگشتر را تنظیم می نماییم

مشابه حالت قبل توسط دستور extrude و differnce جای شکل ها را خالی میکنیم

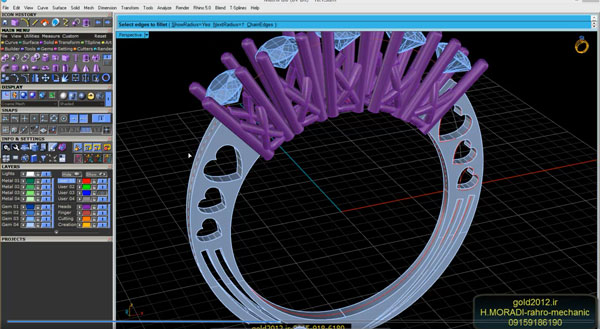

با دستور fillet لبه های بیرونی و داخلی انگشتر را گرد می نماییم

مدت زمان اموزش این فیلم 1 ساعت 11 دقیقه

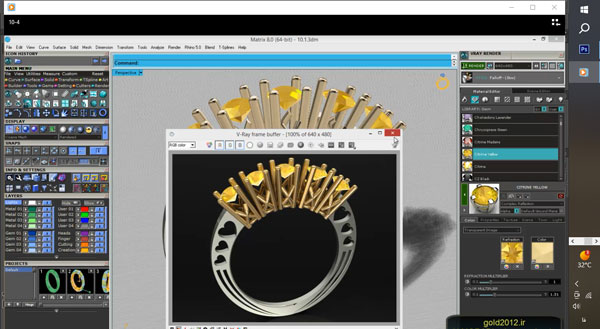

آموزش ماتریکس طراحی انگشتر طلا پنج نگین با رکاب قلبی
