در این اموزش ماتریکس برای طراحی تصویری از نمای قسمت بالای طرح داریم و از

روی آن طراحی را انجام می دهیم که عین مطالب ذکر شده در تصویر و فیلم اموزشی

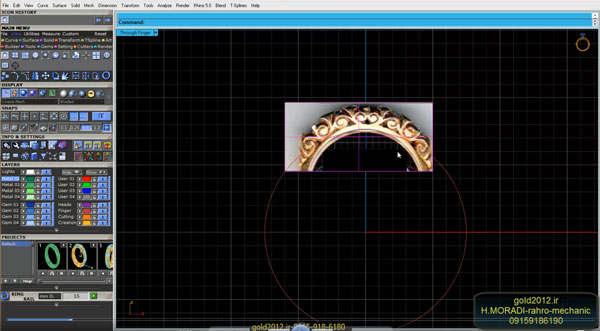

زیر آورده شده است برای شروع کار ابتدا قطر رینگ انگشتر را تعیین میکنیم بعد تصویر

وارد نمای جلو می کنیم بعد توسط دستور scale دو بعدی تصویر را تنظیم می نماییم

با دستورات منوی curve از روی تصویر منحنی های طرح را ترسیم می نماییم در تکنیک

طراحی این مدل نصف منحنی ها را از روی تصویر ترسیم می نماییم و برای تکمیل

طرح مابقی کار را mirror می نماییم بعد منحنی ها را joint می نماییم بعد توسط

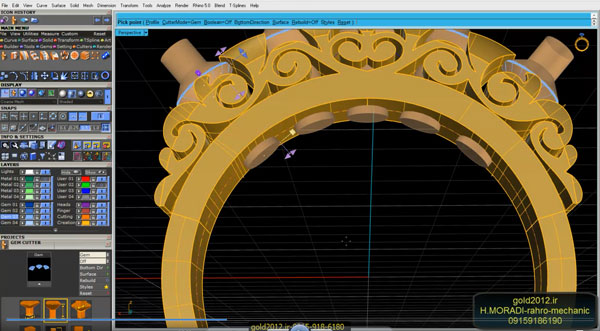

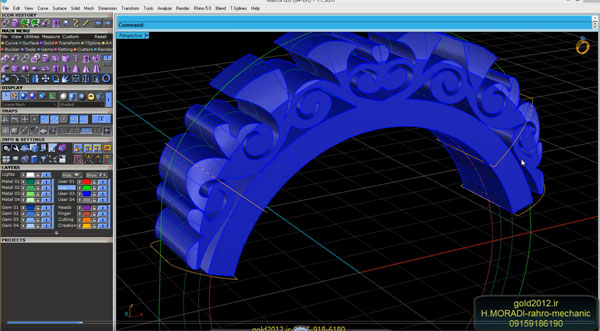

دستور profile placer حجم کار را بدست می آوریم توسط دستور gem سنگ ها را روی

بدنه انگشتر جاگذاری می نماییم و توسط دستور cutter جای سنگ ها را روی بدنه

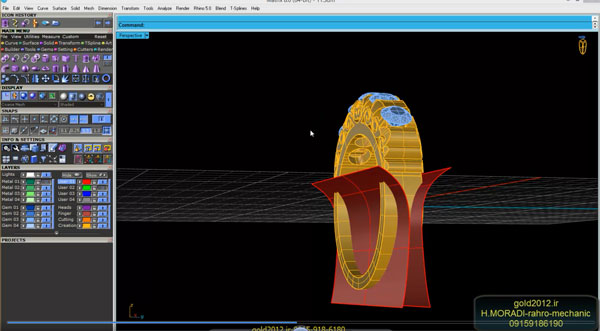

انگشتر خالی می نماییم بعد توسط ایجاد دو سطح بصورت اوریب انحنای دسته

قسمت پایینی انگشتر را ایجاد میکنیم که اینکار با برش سطح ها توسط دستور

intersection بدست می آید بعد وارد منوی solid می شویم و با دستور fillet شعاع های

گرد ی روی لبه های تیز انگشتر ایجاد می نماییم در نهایت بدنه انگشتر را یکپارچه می

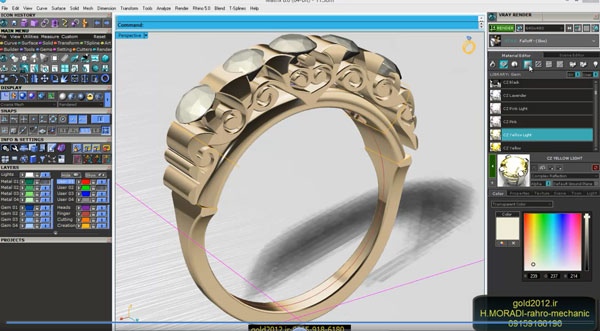

نماییم با دستور joint و رندر نهایی کار را بدست می آوریم

مدت زمان اموزش این فیلم 1 ساعت 8 دقیقه

آموزش ماتریکس طراحی انگشتر طرح سبک کنگره ای
